FÜLLER K1-50

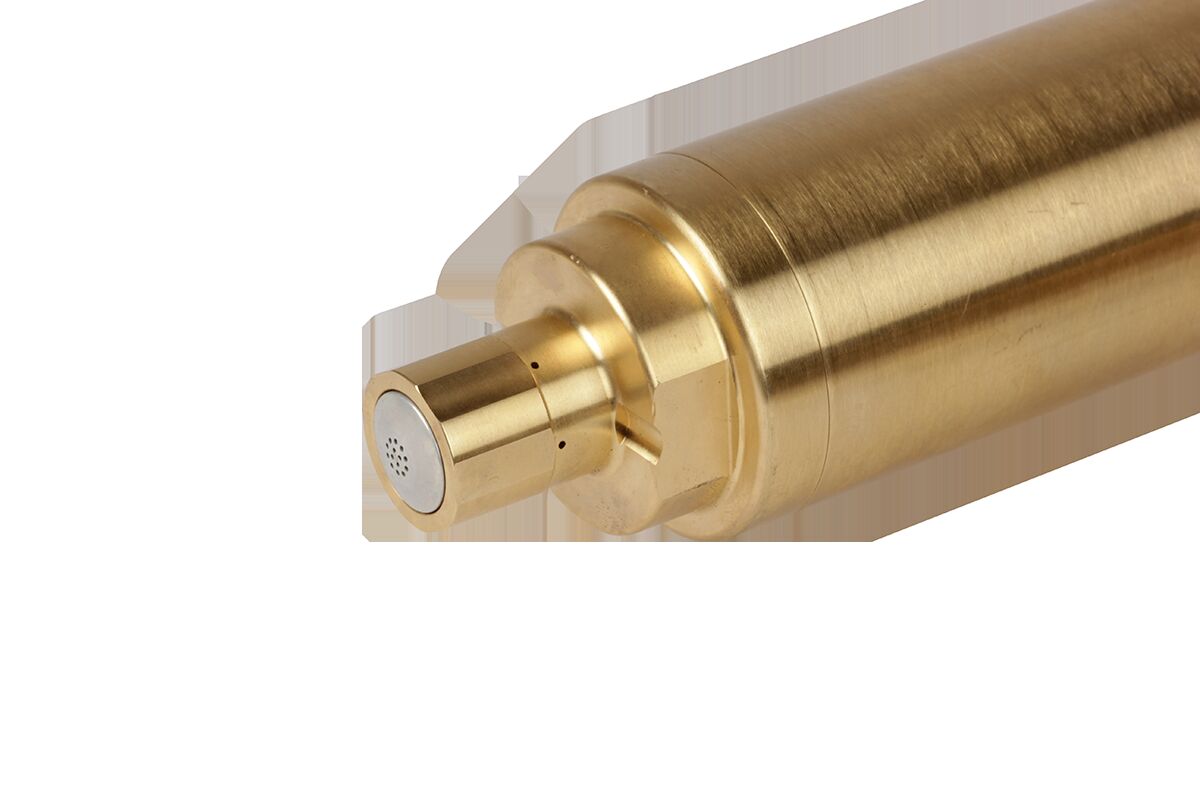

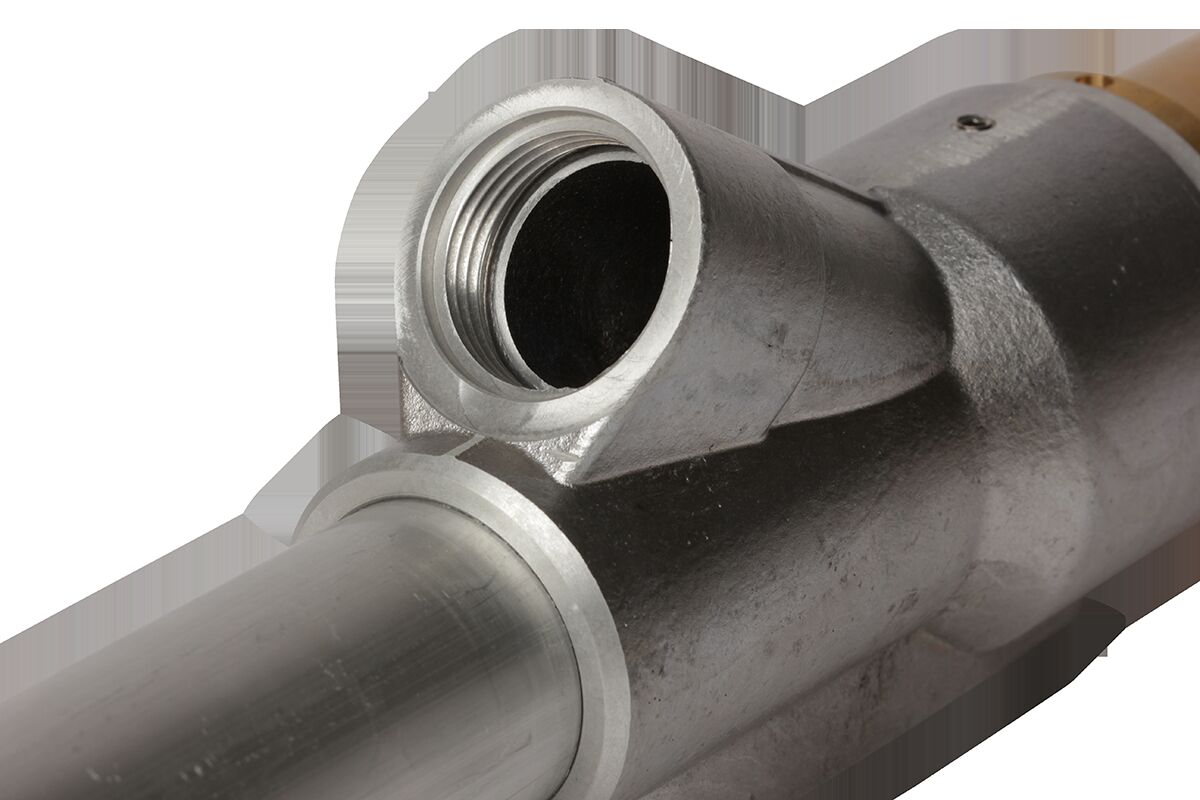

Der Füller K1 zeichnet sich durch seine Vielfältigkeit aus und kann sowohl für EPS als auch für EPP eingesetzt werden. Die getrennte Ansteuerung von Füll- und Steuerluft sowie die optimierte Geometrie im Inneren des Füllers verringern die Gefahr von Materialstau. Ein flach einlaufender Materialanschluss DN28 mit 1-Zoll-Innengewinde ist ein Kennzeichen dieses Füllers.
Bilder sind ähnliche Abbildungen
Die ausgewählte Konfiguration:
Artikel-Nr. 50903201-080
Zeichnung-Nr. 10365-A01
16x25 (D2xL2)
50x313 (D1xL1)
Mundstück MS/HEX D3=22
Pinole AL/BED/BOM
Venturi 8x2,5
Materialanschluss Typ B ohne Tülle
Antrieb Manschette
Luftanschlüsse 8-8-8
Wartungsvideo

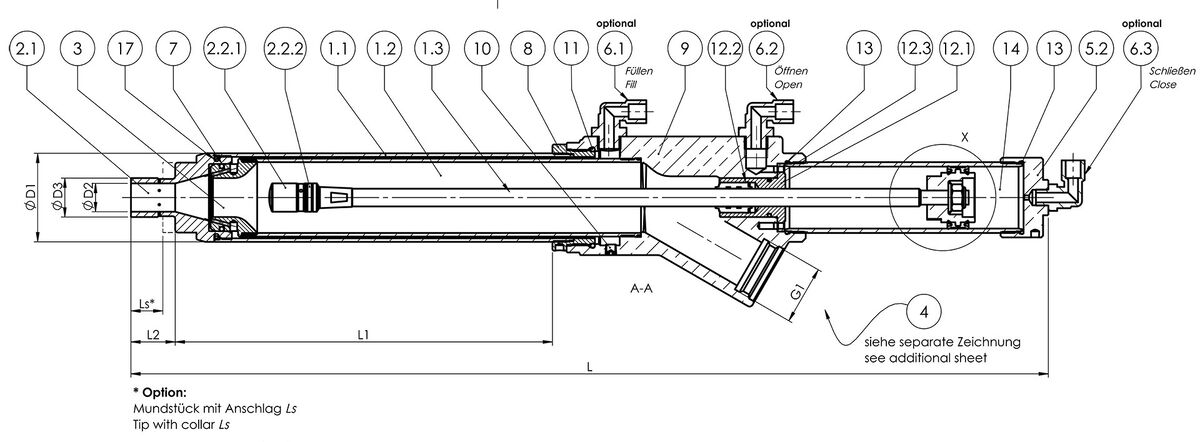

Technische Zeichnung

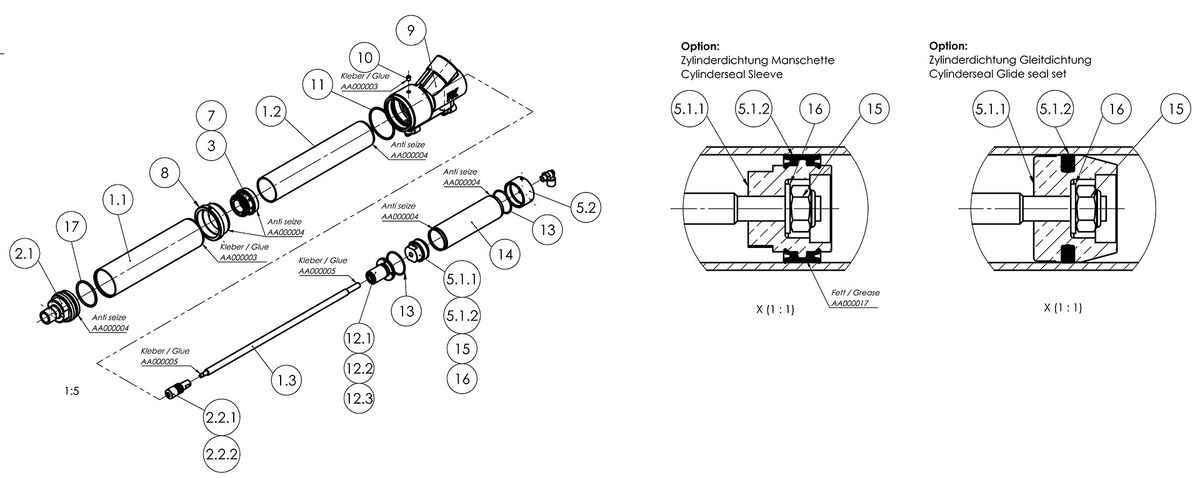

Stückliste
| Pos. | Artikel-Nr. | Bezeichnung | Menge |
|---|---|---|---|
| 1.1 | 59204002 | Mantelrohr | 1 |
| 1.2 | 59204008 | Innenrohr | 1 |
| 1.3 | 59204085 | Pinolenstange | 1 |
| 2.1 | 59204034 | Mundstück Typ F | 1 |
| 2.2 | 59204173-001 | Pinolenendstück Typ 101, komplett | 1 |
| 2.2.1 | 59204066 | Pinolenendstück Typ 101 | 1 |
| 2.2.2 | 99900002 | Gleitdichtungssatz, außen dichtend | 1 |
| 3 | 59204025 | Düse Typ 102 | 1 |
| 4.1 | K0000044 | Ohne Tülle | 1 |
| 4.2 | 23002400 | Klauenkupplung mit Innengewinde | 1 |
| 4.3 | 21006392 | Doppelgewindenippel, Messing | 1 |
| 4.4 | 99900192 | O-Ring | 1 |
| 5.1 | 59204116 | Manschettenträger Typ 104, komplett | 1 |
| 5.1.1 | 59204055 | Manschettenträger Typ 104 | 1 |
| 5.1.2 | 99900200 | Manschette | 1 |
| 5.2 | 59000203 | Zylinderdeckel mit reduziertem Luftdurchlass | 1 |
| 6 | 59204221 | Luftanschlusskit 3LA | 1 |
| 6.1 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360° | 1 |
| 6.2 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360° | 1 |
| 6.3 | 80011700 | Winkel-MS-Steckverschraubung, drehbar 360° | 1 |
| 7 | 99910505 | O-Ring | 1 |
| 8 | 59204052 | Reduzierung | 1 |
| 9 | 59204000 | Mittelstück | 1 |
| 10 | 70001031 | Verschlussschraube mit Innensechskant | 1 |
| 11 | 99905050 | O-Ring | 1 |
| 12 | 59204131 | Lager, komplett | 1 |
| 12.1 | 59204054 | Lager | 1 |
| 12.2 | 99900202 | Pneumatik D-A-F-Element | 1 |
| 12.3 | 99913905 | O-Ring | 1 |
| 13 | 99901600 | O-Ring | 2 |
| 14 | 59204080 | Zylinderrohr, Aluminium | 1 |
| 15 | 70084301 | Mutter | 1 |
| 16 | 70055101 | Scheibe | 1 |
| 17 | 99904801 | O-Ring | 1 |
