L’injecteur K1-50
L’injecteur K1 se distingue par sa polyvalence et peut être utilisée aussi bien pour le PSE que pour le PPE. La commande séparée de l’air de remplissage et de l’air de commande ainsi que la géométrie optimisée à l’intérieur de l’injecteur réduisent le risque de bourrage de matériau. Cet injecteur est caractérisé par un raccord de matériau DN 28 à entrée plate et un filetage intérieur de 1 pouce

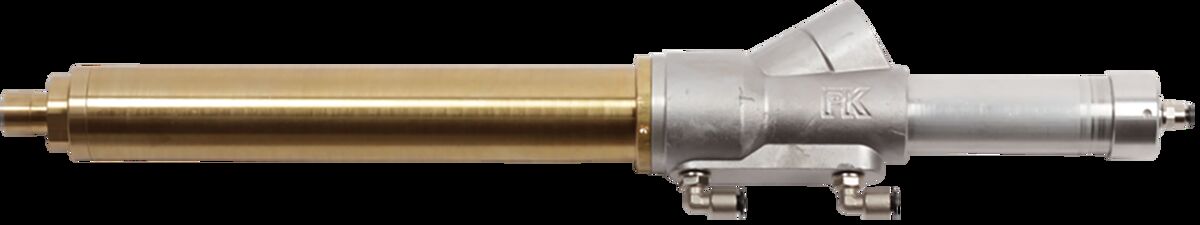

Les images sont des illustrations similaires.
La configuration sélectionnée :
Numéro d’article : 50903201-023
Numéro de dessin : 10365-A01
16x25 (D2xL2)
50x313 (D1xL1)
Longueur MS/HEX D3=22
Piston AL/BED/BOM
Venturi 8x2,5
Raccord matériau: Typ D ohne Tülle
Commande : Manchon
Branchements d‘air 8-8-8
Vidéo de maintenance
Dessin technique
Liste des pièces
| Pos. | N° d’article | Désignation | Quantité |
|---|---|---|---|
| 1.1 | 59204002 | Tube extérieur | 1 |
| 1.2 | 59204008 | Tube intérieur | 1 |
| 1.3 | 59204085 | Tige de piston | 1 |
| 2.1 | 59204034 | Embout type F | 1 |
| 2.2 | 59204173-001 | Extrémité de piston type 101, complète | 1 |
| 2.2.1 | 59204066 | Extrémité de piston type 101 | 1 |
| 2.2.2 | 99900002 | Jeu de bagues coulissantes, étanchéité extérieure | 1 |
| 3 | 59204025 | Buse type 102 | 1 |
| 4.1 | 59030200 | Raccord rapide type D avec filetage externe | 1 |
| 4.2 | 99900192 | Joint torique | 1 |
| 4.3 | K0000024 | Article de conception : suppression de l’embout cannelé / sans embout | 1 |
| 5.1 | 59204116 | Support de manchette type 104, complet | 1 |
| 5.1.1 | 59204055 | Support de manchette type 104 | 1 |
| 5.1.2 | 99900200 | Manchon | 1 |
| 5.2 | 59000203 | Couvercle de cylindre avec passage d’air réduit | 1 |
| 6 | 59204221 | Kit de raccord d’air 3LA | 1 |
| 6.1 | 80012000 | Raccord enfichable coudé (MS), orientable à 360° | 1 |
| 6.2 | 80012000 | Raccord enfichable coudé (MS), orientable à 360° | 1 |
| 6.3 | 80011700 | Raccord enfichable coudé (MS), orientable à 360° | 1 |
| 7 | 99910505 | Joint torique | 1 |
| 8 | 59204052 | Réduction | 1 |
| 9 | 59204000 | Pièce centrale | 1 |
| 10 | 70001031 | Vis de fermeture à six pans creux | 1 |
| 11 | 99905050 | Joint torique | 1 |
| 12 | 59204131 | Roulement, complet | 1 |
| 12.1 | 59204054 | Roulement | 1 |
| 12.2 | 99900202 | Élément pneumatique D-A-F | 1 |
| 12.3 | 99913905 | Joint torique | 1 |
| 13 | 99901600 | Joint torique | 2 |
| 14 | 59204080 | Tube de cylindre, aluminium | 1 |
| 15 | 70084301 | Écrou | 1 |
| 16 | 70055101 | Rondelle | 1 |
| 17 | 99904801 | Joint torique | 1 |
