Füller KSW-AW
12x25 (D2xL2)
Artikelnummer: 50903256-004
Allgemeine Beschreibung

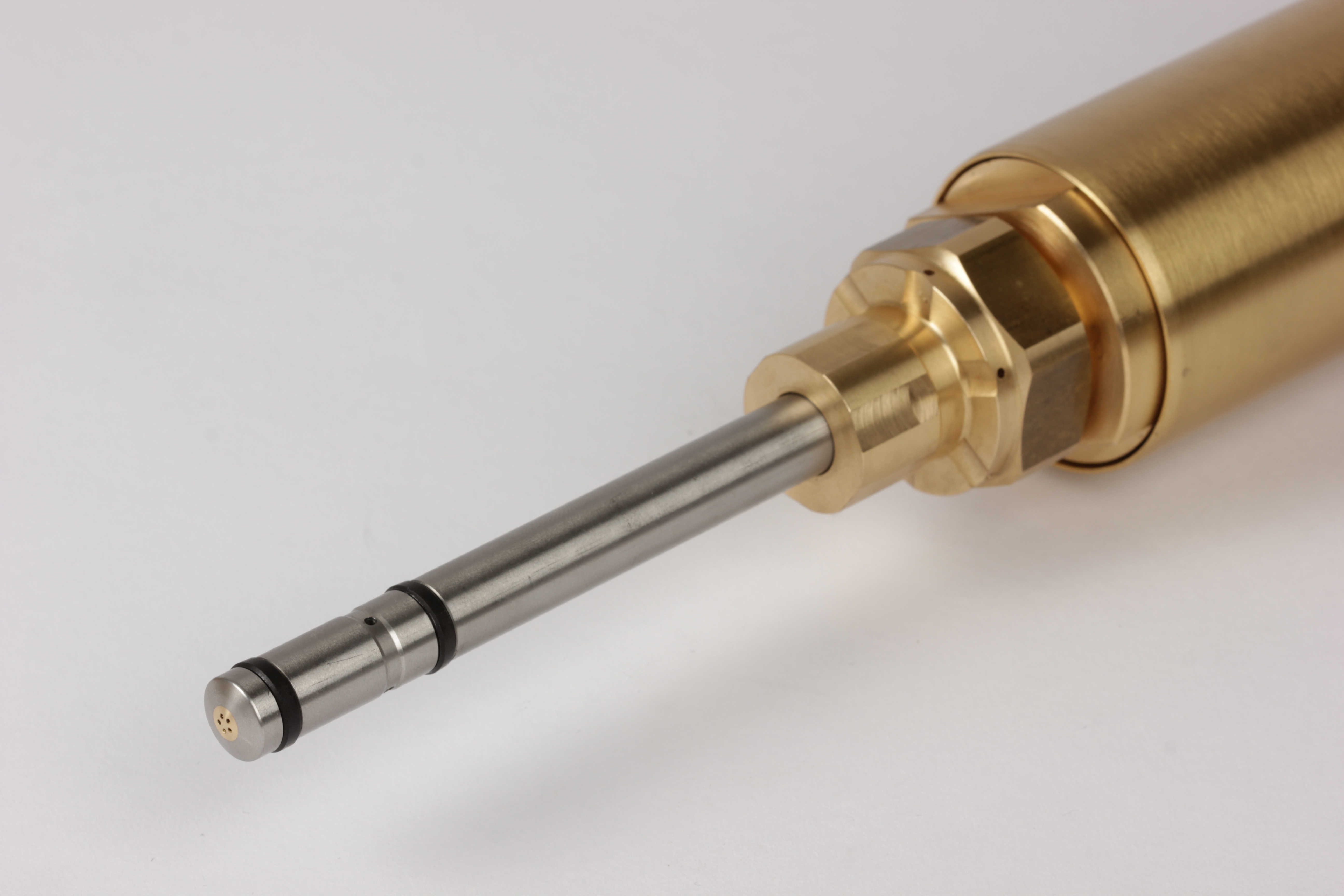

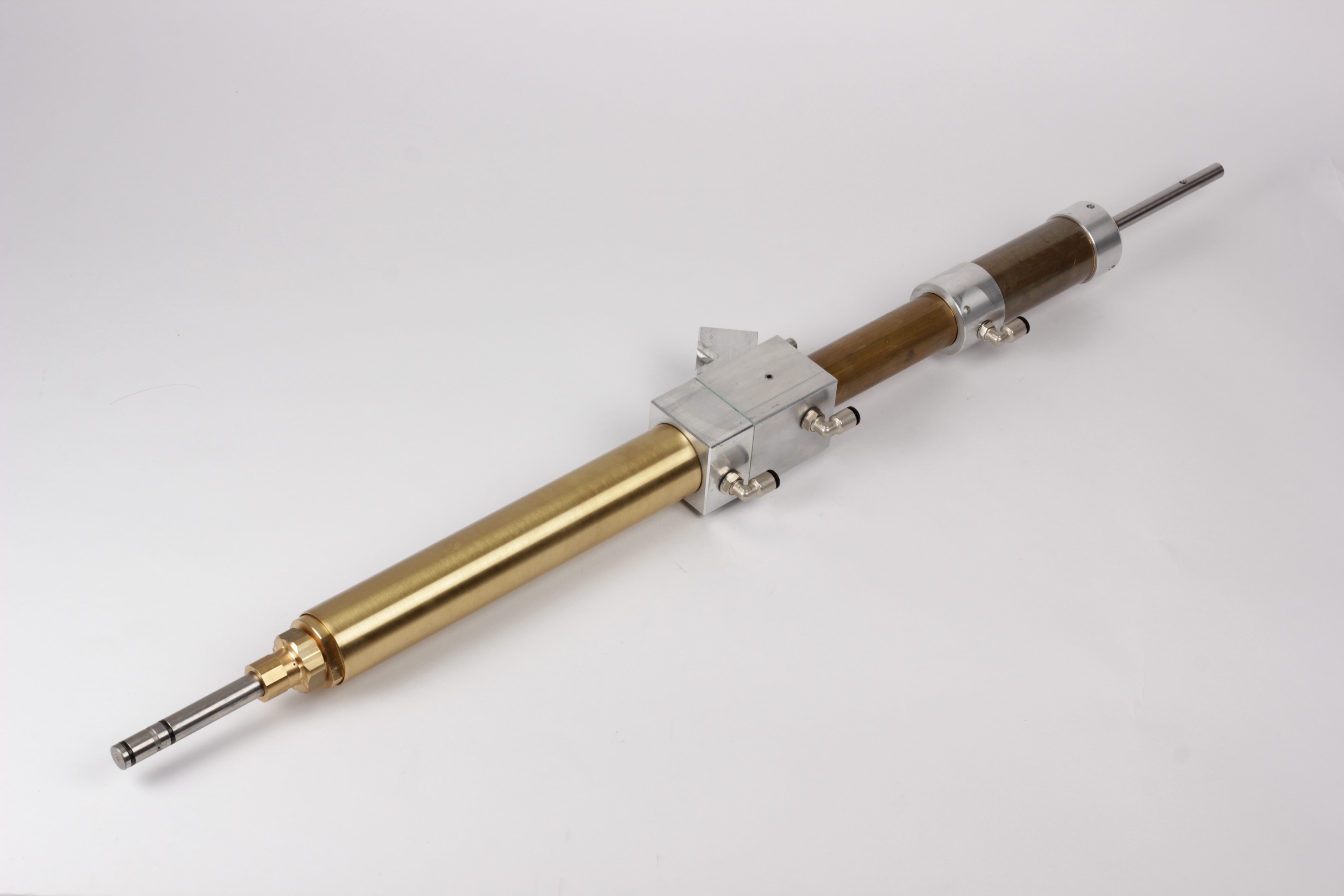

Der Füller KSW ist ein teilbarer Injektor. Mit wenigen Handgriffen lassen sich Antrieb und Hülse voneinander trennen. Dank des modularen Materialstutzens können alle lieferbaren Materialschlauchkupplungen angebunden werden. Integrierte Auswerferfunktionen, eine verdrehgesicherte oder nach vorne öffnende Pinole sind optional konfigurierbar. Der KSW kann für EPS wie auch für EPP und viele andere Partikelschäume eingesetzt werden.
Technische Details:
12x25(D2xL2)
L3=100
50x310(D1xL1)
Venturi 8x1,7
pinole/ plunger ST/BED/PLN
Antrieb Manschette/ drive sleeve
Mundstück/ tip MS/RND D3=16
AW- mechanisch
Luft/air Fittings 8-8-8
Mat. Anschluss/connection: Kupplung Typ D ø19
Downloads
Stückliste
| Pos. | Artikel-Nr. | Bezeichnung | Menge |
|---|---|---|---|
| 1.1.1.1 | 59001816 | Mantelrohr | 1 |
| 1.1.1.2 | 59001841 | Innenrohr | 1 |
| 1.1.1.3 | 59002280 | Pinolenstange | 1 |
| 1.1.2 | 59007479 | Übergangstck. mit Düse EPS | 1 |
| 1.1.2.1 | 59001256 | Düse Typ 105 | 1 |
| 1.1.2.2 | 59001284 | Übergangsstück Typ 110 | 1 |
| 1.1.2.3 | 99904801 | O-Ring | 1 |
| 1.1.3 | 59005051 | Mittelstück Vorderteil, komplett | 1 |
| 1.1.3.1 | 59005040 | Mittelstück Vorderteil | 1 |
| 1.1.3.2 | 70000650 | Zylinderstift, gerändelt | 1 |
| 1.1.3.3 | 70084326 | Gewindeeinsatz INOX | 2 |
| 1.2.1 | 59204669 | Pinolenendstück Typ 107 | 1 |
| 1.2.1.1 | 59002073 | Pinolenendstück Typ 107 | 1 |
| 1.2.1.2 | 99900001 | Gleitdichtungssatz, außen dichtend | 2 |
| 1.2.2 | 59204790 | Mundstück Typ C | 1 |
| 1.3.3 | 99900516 | O-Ring | 1 |
| 1.3.4 | 59004302 | Zylinderdeckel | 1 |
| 1.3.5 | 33241206 | Auswerferführung mit Innensechskant | 1 |
| 1.3.6 | 31012549 | Auswerferstangen-Verlängerung Typ D | 1 |
| 1.3.7 | 70001006 | Gewindestift | 1 |
| 1.4 | 59008791 | Zylinderrohr, Messing | 1 |
| 1.5 | 59008599 | Zylinderrohr für AW-Zylinder | 1 |
| 1.6 | 59008699 | Zylinderrohr, Messing | 1 |
| 3.1 | 59000526 | Gleitringträger Typ 112, komplett | 1 |
| 3.1.1 | 59008552 | Gleitringträger Typ 112 | 1 |
| 3.1.2 | 99900004 | Gleitdichtungssatz, außen dichtend | 1 |
| 3.2 | 59018563 | Manschettenträger Typ 122, komplett | 1 |
| 3.2.1 | 59008563 | Manschettenträger Typ 122 | 1 |
| 3.2.2 | 99900200 | Manschette | 1 |
| 3.3 | 59018564 | Manschettenträger Typ 120, komplett | 1 |
| 3.3.1 | 59008564 | Manschettenträger Typ 120 | 1 |
| 3.3.2 | 99902100 | Manschette | 1 |
| 4.1 | 59033519 | Schlauchtülle mit Stecknippel Typ D | 1 |
| 4.2 | 59030025 | Materialanschlussstutzen, komplett | 1 |
| 4.2.1 | 59030020 | Materialanschlussstutzen | 1 |
| 4.2.5 | 99900050 | Flachdichtung für Mat.-Stutzen | 1 |
| 4.2.6 | 70032600 | Zylinderschraube mit Innensechskant | 2 |
| 4.2.7 | 70055025 | Scheibe | 2 |
| 4.3 | 59030200 | Schnellkupplung Typ D mit Außengewinde | 1 |
| 4.4 | 99900192 | O-Ring | 1 |
| 5 | 59204221 | Luftanschlusskit 3LA | 1 |
| 5.1 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360° | 1 |
| 5.2 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360° | 1 |
| 5.3 | 80011700 | Winkel-MS Steckverschraubung, drehbar 360° | 1 |
| 6 | 59005050 | Mittelstück (Antriebseite, komplett) | 1 |
| 6.1 | 59005048 | Mittelstück | 1 |
| 6.2 | 59000708 | Lager | 1 |
| 6.3 | 99900202 | Pneumatik D-A-F-Element | 1 |
| 6.4 | 70001010 | Gewindestift mit Spitze | 2 |
| 6.5 | 99901600 | O-Ring | 1 |
| 6.6 | 70033502 | Zylinderschraube mit Innensechskant | 2 |
| 6.7 | 70055025 | Scheibe | 2 |
| 6.8 | 99900515 | O-Ring | 2 |
| 7 | 99912800 | O-Ring | 2 |
| 8 | 70084301 | Mutter | 1 |
| 9 | 70055101 | Scheibe | 1 |
| 10 | 59008559 | Übergangsstück Typ 126 | 1 |
| 11 | 99901600 | O-Ring | 1 |
| 12 | 99900516 | O-Ring | 1 |
| 13 | 99900052 | Flachdichtung KSW | 1 |
