Füller S2-50

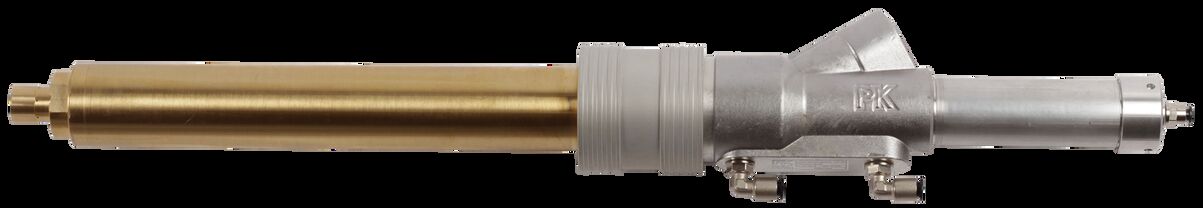

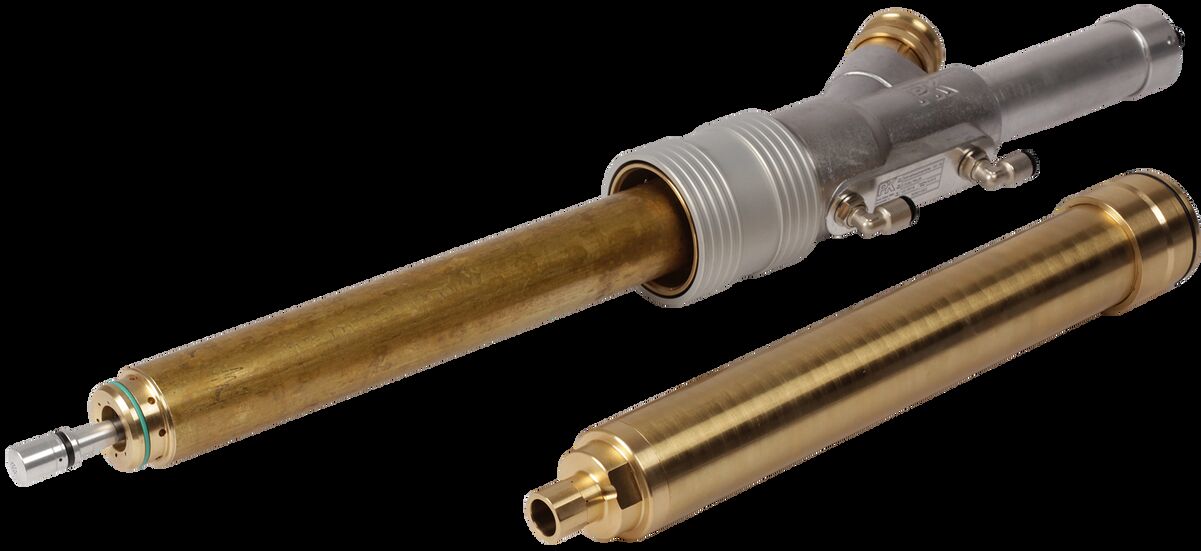

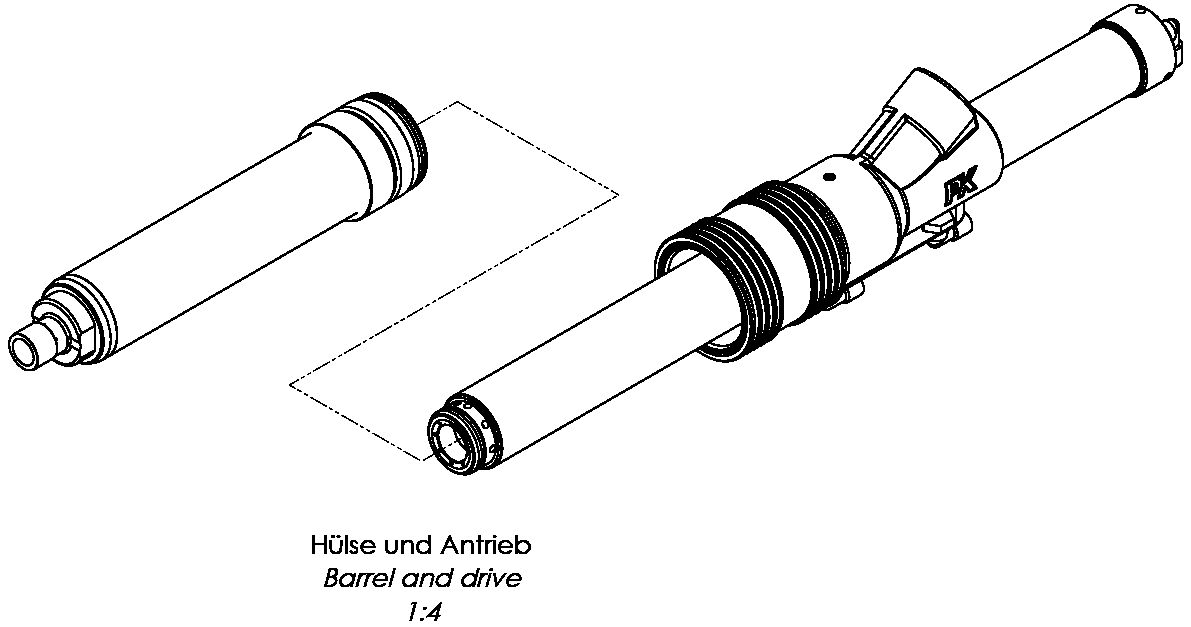

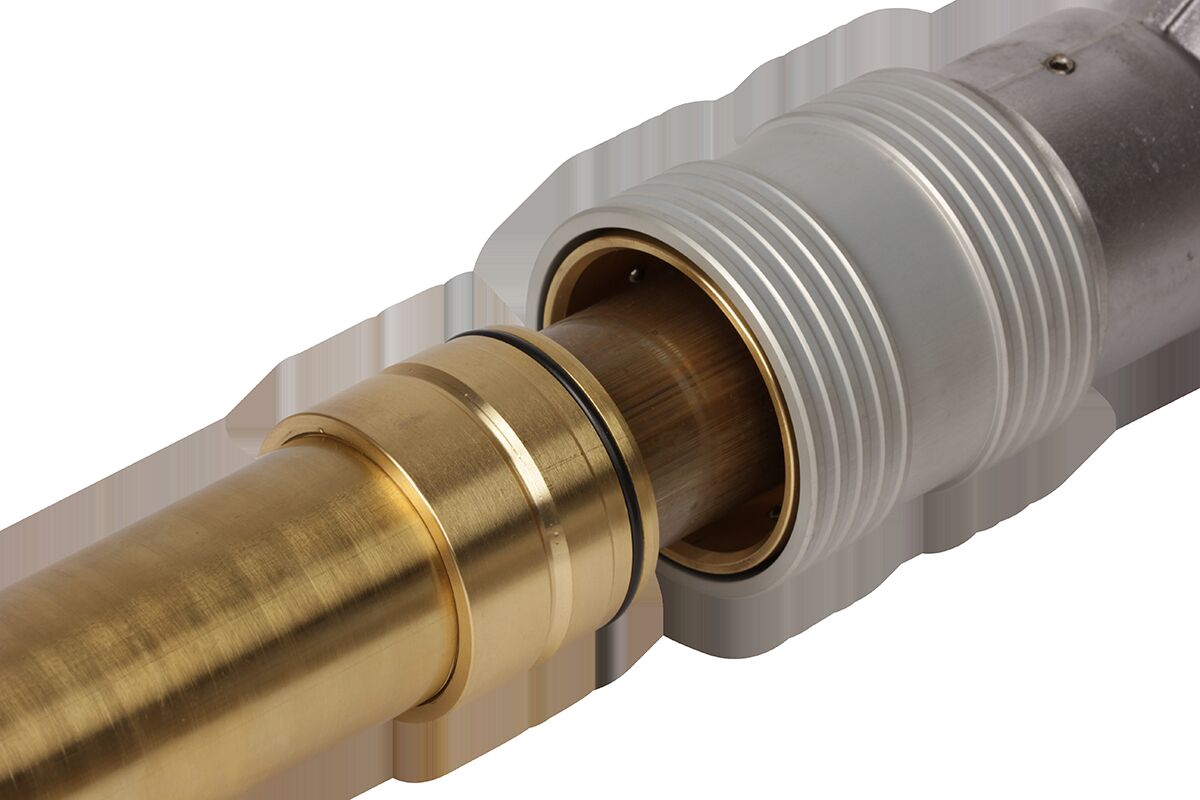

Der S2 basiert auf dem Konzept des K1. Im Gegensatz dazu besteht der S2 jedoch aus einer getrennten Hülse und einer Antriebseinheit. Diese lassen sich durch eine Schnellkupplung lösen, sodass der Antrieb ohne weiteres Werkzeug binnen Sekunden gewechselt werden kann. Das intuitive System verkürzt die Einarbeitungszeiten der Mitarbeiter und reduziert Rüst- und Ausfallzeiten. Gerne betrachten wir Ihren Produktionsprozess und beraten Sie individuell und persönlich über Kosten und Nutzen, die Sie mit diesem System erwarten können.
Bilder sind ähnliche Abbildungen
Die ausgewählte Konfiguration:
Artikel-Nr. 50903244-009
Zeichnung-Nr. 11117-A01
16x50 (D2xL2)
50x313 (D1xL1)
Mundstück MS/RND/AW D3=22
Pinole AL/BED/PLN
Venturi 8x2,5
Materialanschluss Nippel Typ D
Taktzähler
Antrieb Manschette
Luftanschlüsse 8-8-8
Rotation indexiert
Wartungsvideo

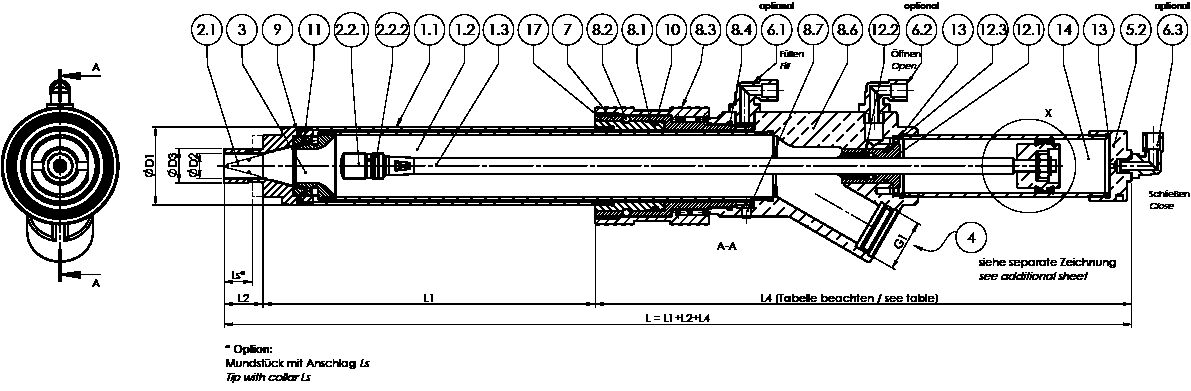

Technische Zeichnung
Stückliste
| Pos. | Artikel-Nr. | Bezeichnung | Menge |
|---|---|---|---|
| 1.1 | 59204002 | Mantelrohr | 1 |
| 1.2 | 59204005 | Innenrohr | 1 |
| 1.3 | 59204082 | Pinolenstange | 1 |
| 2.1 | 59204072 | Mundstück Typ F | 1 |
| 2.2 | 59204177-002 | Pinolenendstück Typ 101, komplett | 1 |
| 2.2.1 | 59204067 | Pinolenendstück Typ 101 | 1 |
| 2.2.2 | 99900002 | Gleitdichtungssatz, außen dichtend | 1 |
| 3 | 59204025 | Düse Typ 102 | 1 |
| 4.1 | 59003552 | Stecknippel Typ D mit Außengewinde | 1 |
| 4.2 | 99900192 | O-Ring | 1 |

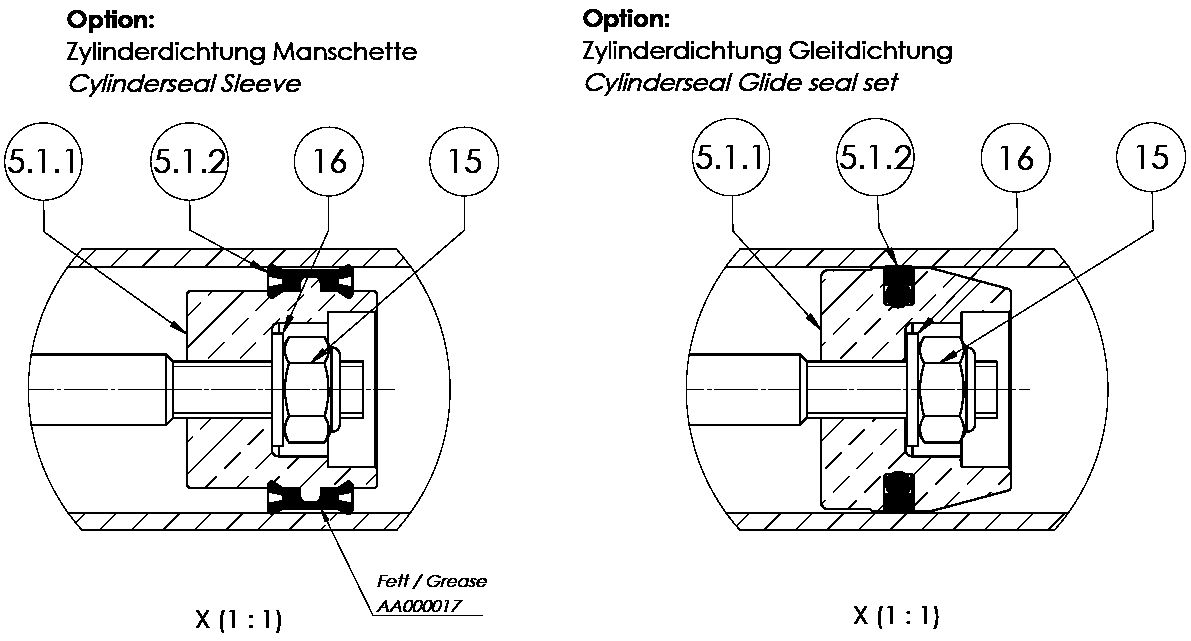

| 5.1 | 59204113 | Manschettenträger Typ 104 mit Ringmagnet, komplett | 1 |
| 5.1.1 | 59204111 | Manschettenträger Typ 104 mit Ringmagnet | 1 |
| 5.1.2 | 99900200 | Manschette | 1 |
| 5.2 | 59204290 | Zylinderdeckel mit Taktzähler | 1 |
| 5.2.1 | 59204291 | Zähleinheit, Komplettsatz | 1 |
| 5.2.1.1 | 59204304 | Platine | 1 |
| 5.2.1.2 | 70034729 | Abstandshalter für Leiterplatten | 2 |
| 5.2.1.3 | 70034728 | Senkkopfschraube mit Innensechsrund (TX) | 2 |
| 5.2.1.4 | 94192821 | Knopfzelle | 1 |
| 5.2.2 | 59204510 | Zylinderdeckel für Taktzähler (Oberteil) | 1 |
| 5.2.3 | 59204511 | Zylinderdeckel für Taktzhler (Unterteil) | 1 |
| 5.2.4 | 99900053 | Flachdichtung für Taktzähler | 1 |
| 5.2.5 | 99900515 | O-Ring | 1 |
| 5.2.6 | 99900158 | O-Ring | 1 |
| 6 | 59204221 | Luftanschlusskit 3LA | 1 |
| 6.1 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360¡ | 1 |
| 6.2 | 80012000 | Winkel-MS Steckverschraubung, drehbar 360¡ | 1 |
| 6.3 | 80011700 | Winkel-MS-Steckverschraubung,drehbar 360¡ | 1 |
| 7 | 59204245 | Steckadapter indexiert | 1 |
| 8 | 59204060 | Mittelstück mit Kupplung | 1 |
| 8.1 | 59204051 | Kugelkäfig | 1 |
| 8.2 | 79005084 | Stahlkugel | 12 |
| 8.3 | 59204053 | Betätigungsring | 1 |
| 8.4 | 99905050 | O-Ring | 1 |
| 8.5 | 59204049 | Druckfeder | 1 |
| 8.6 | 59204000 | Mittelstück | 1 |
| 8.7 | 70001009 | Gewindestift mit Spitze | 1 |
| 9 | 99904801 | O-Ring | 1 |
| 10 | 99905050 | O-Ring | 1 |
| 11 | 99910505 | O-Ring | 1 |
| 12 | 59204131 | Lager, komplett | 1 |
| 12.1 | 59204054 | Lager | 1 |
| 12.2 | 99900202 | Pneumatik D-A-F-Element | 1 |
| 12.3 | 99913905 | O-Ring | 1 |
| 13 | 99901600 | O-Ring | 2 |
| 14 | 59204080 | Zylinderrohr, Aluminium | 1 |
| 15 | 70084301 | Mutter | 1 |
| 16 | 70055101 | Scheibe | 1 |
| 17 | 99900516 | O-Ring | 1 |
